| Сильфонные
шланги без полимерного покрытия |
 |
Фабрика
"IDROSAPIENS S.r.l." (Италия)(входит в группу фабрик концерна
"WITZENMANN" (Германия)) производит гибкие металлические соединения
с 1927 г. В ассортимент входят сильфонные шланги и компенсаторы
различных типов, для различные отраслей промышленности, начиная
с газового хозяйства и заканчивая космическими летальными аппаратами
и подводными лодками.
|
На
фабрике действует система менеджмента контроля качества UNI
EN ISO 9001:2000. Сильфонные шланги соотвествуют Европейским
нормам EN 14800:2003, EN 287-1, итальянским нормам UNI-CIG 9891/1998
(DM 21/4/1993), UNI-CIG 7129, немецким нормам DIN 3384 / VP
616.
С 2000 года фабрика "IDROSAPIENS S.r.l." эксклюзивно производит
для компании ООО "ЮДИ-Пламбинг" (торговая марка "UDI" (Россия))
газовые сильфоны типов RUS-GAS, YURY-GAS, HYDRA-PRIMA (с желтым
покрытием ПВХ). |
 |
| Подводка
сильфонная газовая, сжатая, без покрытия, тип RUSGAS / IDROSAPIENS |

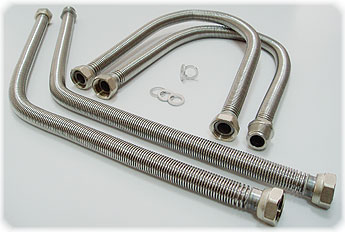

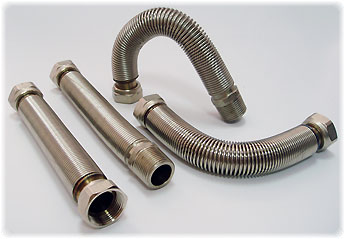

| Внешний
вид |
 |
 |
|
тип RUSGAS / IDROSAPIENS |
|
|
| Размеры,
конструктив |
Подводка
сильфонная газовая, обладающая способность к растяжению,
используется как гибкий соединительный рукав для подсоединения
бытовых газовых приборов, отопительных котлов и другого
газового оборудования, работающего на газе по ГОСТ 5542-87
или на сжиженном газе.
|
Диаметр
соединения |
Возможные
размеры, метр (min длина - max длина) |
Вид
концевого соединения
( г - гайка,
ш - штуцер) |
| дюйм |
DN |
0,09
- 0,13 |
0,13
- 0,20 |
0,16
- 0,40 |
0,23
- 0,40 |
0,22
- 0,52 |
0,25
- 0,45 |
0,29
- 0,52 |
0,5
- 1,0 |
0,6
- 1,5 |
0,75
- 1,5 |
0,85
- 1,3 |
1,0
- 2,0 |
2,0
- 4,0 |
3,0
- 4.0 |
| 1/2 |
12 |
+ |
+ |
+ |
+ |
– |
– |
+ |
+ |
– |
+ |
+ |
+ |
+ |
+ |
г/г,
г/ш |
| 3/4 |
20 |
– |
+ |
– |
+ |
+ |
– |
– |
+ |
– |
+ |
– |
+ |
– |
– |
г/г,
г/ш |
| 1 |
25 |
– |
+ |
– |
+ |
– |
+ |
+ |
– |
+ |
– |
– |
– |
– |
– |
г/г,
г/ш |
| 1
1/4 |
32 |
– |
– |
– |
– |
– |
– |
+ |
– |
– |
– |
– |
– |
– |
– |
г/ш |
*
- желтым обозначены самые ходовые позиции прайс-листа
|
|
Конструкция
сильфонной подводки
Газовая подводка представляет из себя металлический шланг
сильфонного типа, способный к растяжению, определенного
размера, изготовленный из нержавеющей стали 1,4404 (аналог
- AISI 316L). Толщина стенки шланга составляет более 0,21
мм согласно спецификации стандарта и документации завода-изготовителя.
Каждый сильфонный шланг дополнительно подвергается вакуумно-тепловой
обработке (отжиг в печах при температуре 1020 - 1120°C
согласно ISO 9328-5) для придания свойства растягиваться
примерно на две номинальных длины и "легко фиксировать
форму при изгибе".
Присоединительная арматура
Присоединительная арматура (фитинги) изготавливается из
нержавеющей стали 1,4305 (аналог - AISI 303) и приваривается
к гофрированному рукаву методом аргонно-дуговой сварки.
Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо
ниппель и накидной гайкой с дюймовой трубной резьбой по
DIN 228/1 (внутренняя резьба “G”). Наличие на ниппеле
поверхностей (пропилов) под ключ обеспечивает отсутствие
скручивания рукава при монтаже.
Качество, маркировка, комплектация
Сварное соединение нержавеющей стали (шланг) с нержавеющей
сталью (фитинг) обеспечивает высокое качество сварного
шва (см.фото), отсутствие коррозии, микротрещин в зоне
сварки, долговечность службы изделия. Каждая газовая подводка
испытавется на отсутствие микротрещин при помощи гелия.
Металлографическая экспертиза (см.фото) показывает симметричность
U-образного рисунка верхних и нижних витков, где по всему
рисунку витка выдержана толщина > 0,21 мм. С целью подтверждения
и защиты качества ниппель каждого сильфона, производимого
фабрикой "IDROSAPIENS" специально для ООО "ЮДИ-Пламбинг",
маркируется. На ниппеле (см.фото) пробивается тип шланга,
название фабрики-производителя, сайт дистрибьютора. Подводки
комплектуются алюминиевыми прокладками, каждая подводка
имеет паспорт, специальную наклеивающуюся бирку. |
 |
 |

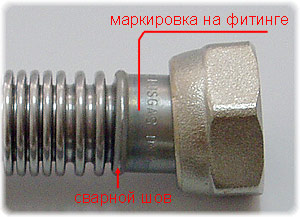

На
фитинге указан тип сильфона (RUSGAS),
название фабрики-производителя (IDROSAPIENS)
указан сайт дистрибьютора WWW.UDI.RU |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
|
| Чертеж |
|
|
|
