| Сильфонные
шланги с желтым полимерным покрытием |
 |
Фабрика
"IDROSAPIENS S.r.l." (Италия)(входит в группу фабрик концерна
"WITZENMANN" (Германия)) производит гибкие металлические соединения
с 1927 г. В ассортимент входят сильфонные шланги и компенсаторы
различных типов, для различные отраслей промышленности, начиная
с газового хозяйства и заканчивая космическими летальными аппаратами
и подводными лодками.
|
На
фабрике действует система менеджмента контроля качества UNI
EN ISO 9001:2000. Сильфонные шланги соотвествуют Европейским
нормам EN 14800:2003, EN 287-1, итальянским нормам UNI-CIG 9891/1998
(DM 21/4/1993), UNI-CIG 7129, немецким нормам DIN 3384 / VP
616.
С 2000 года фабрика "IDROSAPIENS S.r.l." эксклюзивно производит
для компании ООО "ЮДИ-Пламбинг" (торговая марка "UDI" (Россия))
газовые сильфоны типов RUS-GAS, YURY-GAS, UDI-GAS, HYDRA-PRIMA
(с желтым покрытием ПВХ). |
 |
| Подводка
сильфонная газовая, сжатая, с желтым ПВХ покрытием, тип HYDRA
PRIMA / IDROSAPIENS |
| Внешний
вид |
 |
 |
|
тип HYDRA PRIMA / IDROSAPIENS |
|
|
| Размеры,
конструктив |
Подводка
сильфонная газовая, обладающая способность к растяжению,
используется как гибкий соединительный рукав для подсоединения
бытовых газовых приборов, отопительных котлов и другого
газового оборудования, работающего на газе по ГОСТ 5542-87
или на сжиженном газе.
|
Диаметр
соединения |
Возможные
размеры, метр (min длина - max длина) |
Вид
концевого соединения
( г - гайка,
ш - штуцер) |
| дюйм |
DN |
0,09
- 0,13 |
0,13
- 0,20 |
0,23
- 0,40 |
0,22
- 0,52 |
0,29
- 0,52 |
0,5
- 1,0 |
0,75
- 1,5 |
0,85
- 1,3 |
1,0
- 2,0 |
3,0
- 4.0 |
| 1/2 |
12 |
+ |
– |
+ |
– |
+ |
+ |
+ |
+ |
+ |
+ |
г/г,
г/ш |
| 3/4 |
20 |
– |
+ |
+ |
+ |
– |
+ |
+ |
– |
+ |
– |
г/г,
г/ш |
| 1 |
25 |
– |
– |
+ |
– |
+ |
+ |
– |
– |
– |
– |
г/г,
г/ш |
*
- желтым обозначены самые ходовые позиции прайс-листа
|
|
Конструкция
сильфонной подводки
Газовая подводка представляет из себя металлический шланг
сильфонного типа, способный к растяжению, определенного
размера, изготовленный из нержавеющей стали 1,4404 (аналог
- AISI 316L). Толщина стенки шланга составляет более 0,21
мм согласно спецификации стандарта и документации завода-изготовителя.
Каждый сильфонный шланг дополнительно подвергается вакуумно-тепловой
обработке (отжиг в печах при температуре 1020 - 1120°C
согласно ISO 9328-5) для придания свойства растягиваться
примерно на две номинальных длины и "легко фиксировать
форму при изгибе".
Присоединительная арматура
Присоединительная арматура (фитинги) изготавливается из
нержавеющей стали 1,4305 (аналог - AISI 303) и приваривается
к гофрированному рукаву методом аргонно-дуговой сварки.
Фитинги это либо шестигранный штуцер с трубной дюймовой
резьбой по DIN 2999/ISO/7/1 (наружная резьба “R”), либо
ниппель и накидной гайкой с дюймовой трубной резьбой по
DIN 228/1 (внутренняя резьба “G”). Наличие на ниппеле
поверхностей (пропилов) под ключ обеспечивает отсутствие
скручивания рукава при монтаже.
Покрытие ПВХ
Наружное (дополнительное) покрытие выполняется из желтого
поливинилхлорида (ПВХ). Покрытие ПВХ служит для дополнительной
изоляции газового сильфона от термических воздействий
(до 120°C), защиты сильфона от механического повреждения,
коррозионно активных бытовых моющих средств, а также изолирует
сильфон от соприкосновения с токопроводящими заземленными
металлоконструкциями.
Качество, маркировка, комплектация
Сварное соединение нержавеющей стали (шланг) с нержавеющей
сталью (фитинг) обеспечивает высокое качество сварного
шва (см.фото), отсутствие коррозии, микротрещин в зоне
сварки, долговечность службы изделия. Каждая газовая подводка
испытавется на отсутствие микротрещин при помощи гелия.
Металлографическая экспертиза (см.фото) показывает симметричность
U-образного рисунка верхних и нижних витков, где по всему
рисунку витка выдержана толщина > 0,21 мм. С целью подтверждения
и защиты качества ниппель каждого сильфона, производимого
фабрикой "IDROSAPIENS" специально для ООО "ЮДИ-Пламбинг",
маркируется. На ниппеле (см.фото) пробивается тип шланга,
название фабрики-производителя, сайт дистрибьютора. Подводки
комплектуются алюминиевыми прокладками, каждая подводка
имеет паспорт, специальную наклеивающуюся бирку. |
 |
 |
 |
На
фитинге указан тип сильфона (HYDRA PRIMA), название фабрики-производителя
(IDROSAPIENS),
размер (например, DN 15 L=130/200),
указан сайт дистрибьютора WWW.UDI.RU |
Металлографическая
экспертиза:
симметричный U-образный рисунок
между верхним и нижним изгибами витков |
|

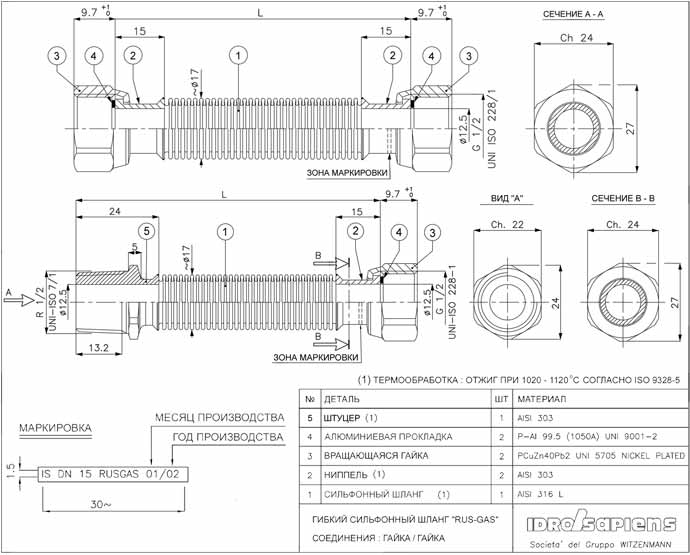

| Чертеж |
|
|
|
